Unsere Einlagenrohlinge > Novaped 4D

DAS 3D-DRUCKVERFAHREN

Die neuen Einlagenrohlinge werden mittels eines Laserdruckverfahrens (SLS – selektives Lasersintern) aus einem thermoplastischen Polyurethan hergestellt. Die feinen Partikel des Pulvermaterials werden durch den Laser verschmolzen (gesintert) und dann Schicht für Schicht miteinander verbunden. Durch dieses Verfahren können innerhalb der Struktur die Stabilität und die Elastizität jeder einzelnen Zone angepasst werden. Und das mit nur einem Werkstoff.

DIE STRUKTUR

Das Außergewöhnliche ist die netzartig gedruckte Struktur der Novaped 4D, welche mit 12 Millionen Dreiecken die 3D-Oberfläche beschreibt. Die Gyroid-Struktur ist der Natur nachempfunden und findet sich beispielsweise im Schmetterlingsflügel wieder. Hier zeigt sich, dass hohe Stabilität und Leichtigkeit in optimaler Weise miteinander verbunden werden können. Dadurch, dass die Struktur in alle Raumrichtungen gleich stabil bzw. elastisch ist (isotrop), verläuft bei einer Belastung die Druckverteilung am Fuß vollkommen homogen. Das Gyroid ermöglicht durch die Variation der Strukturstärken die Herstellung eines Einlagenrohlings individuell für jeden Fuß.

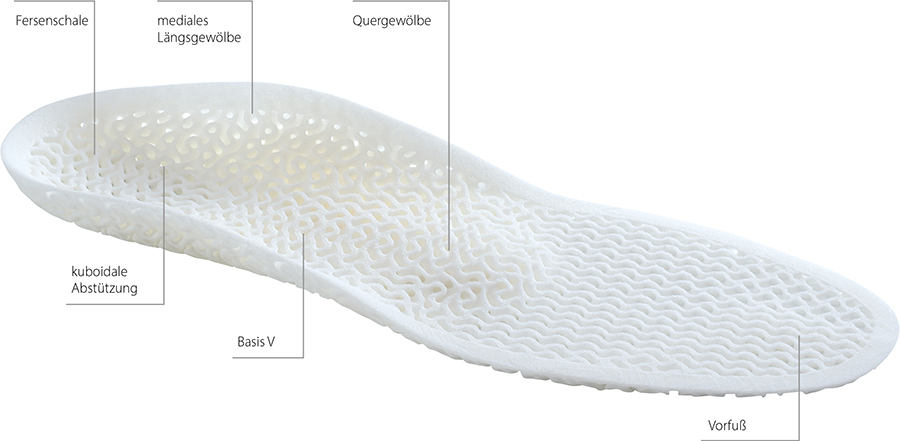

Anatomie der Einlagenrohlinge:

Durch das Verfahren entstehen unendlich viele Möglichkeiten, den Rohling zu gestalten. Um diese riesige Vielfalt zu begrenzen, haben wir eine Auswahl an Rohlingen erstellt, die optimal zu den verschiedenen Fußtypen passen.

Jede der fünf Varianten verfügt über individuelle Topologien, welche den jeweiligen Fußtypen entsprechen. In jedem dieser Einlagenrohlinge steckt viel Erfahrung und Knowhow, doch das allein reicht nicht aus, um eine perfekte, präzise und individuelle Versorgung zu erschaffen. Denn nun bestimmst du die DNA mit der vierten Dimension, der Pressuremap.

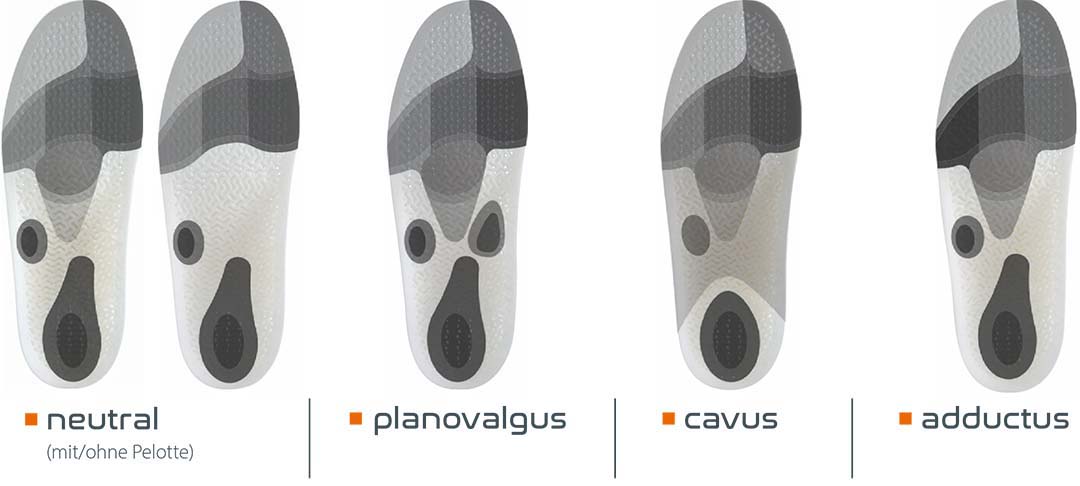

Pressuremap
Tradition trifft auf Perfektion

In unserer Software hast du die Möglichkeit, deine Patientendaten hochzuladen – egal ob Trittschaum, Blauabdruck, Fußscan oder Druckbild – Du erhältst für jeden deiner Patienten eine individuelle und einzigartige 3D – gedruckte Einlage!

Durch die Anordnung verschiedener Graustufen, werden die Strukturstärken automatisch berechnet und so die gewünschten Härtegrade punktuell bestimmt.

Du gestaltest den Rohling individuell, indem du entweder auf dem Abdruck oder in unserem digitalen Maltool eigene Zonen einzeichnest. Daraus wird automatisch eine Pressuremap erzeugt.
